Ei! Como fornecedor de comportas hidrelétricas, estive envolvido no assunto quando se trata de entender os detalhes das comportas hidráulicas. Um dos aspectos mais cruciais do projeto e fabricação dessas portas é a análise de tensão. É como a espinha dorsal para garantir que esses portões possam suportar as forças que enfrentarão ao longo de sua vida útil. Então, vamos mergulhar nos métodos de análise de tensão para comportas hidráulicas.
Por que a análise de estresse é importante
Em primeiro lugar, por que nos preocupamos com a análise de estresse? Bem, os portões hidráulicos estão constantemente sob a influência de várias forças. A pressão da água é importante. Dependendo da profundidade da água e do tamanho da comporta, essa pressão pode ser imensa. Depois, há fatores ambientais como vento, atividade sísmica e até mudanças de temperatura. Se um portão não for projetado adequadamente para lidar com essas tensões, poderá causar todos os tipos de problemas, desde pequenos desgastes até falhas catastróficas. E não vamos esquecer da segurança. Estamos falando de estruturas que podem controlar o fluxo de água em represas, canais e outros sistemas de gestão hídrica. Uma falha pode ter consequências graves para as pessoas e para o ambiente.
Métodos Analíticos
Um dos métodos de análise de tensão mais comuns é a abordagem analítica. Isso envolve o uso de equações matemáticas para calcular as tensões e deformações em uma porta hidráulica. Por exemplo, podemos utilizar a teoria da elasticidade para analisar o comportamento da porta sob diferentes condições de carregamento. As equações levam em consideração fatores como as propriedades do material da comporta (como seu módulo de elasticidade e índice de Poisson), a geometria da comporta (comprimento, largura, espessura) e as cargas aplicadas (pressão da água, peso próprio, etc.).
A vantagem do método analítico é que ele é relativamente rápido e fácil de usar, especialmente para projetos simples de comportas. Isso nos dá um bom ponto de partida para entender a distribuição básica de tensões na comporta. No entanto, tem suas limitações. As soluções analíticas são frequentemente baseadas em suposições simplificadoras, como a comporta ser um material homogêneo e isotrópico e o carregamento ser distribuído uniformemente. Em cenários do mundo real, estas suposições podem não ser verdadeiras. Por exemplo, a pressão da água em uma comporta pode variar dependendo do nível da água e do formato do corpo d'água.
Análise de Elementos Finitos (FEA)
É aqui que entra a Análise de Elementos Finitos (FEA). FEA é um método numérico que divide a porta hidráulica em um grande número de pequenos elementos. Cada elemento possui seu próprio conjunto de equações que descrevem seu comportamento mecânico. Ao resolver essas equações simultaneamente, podemos obter uma imagem detalhada da distribuição de tensões e deformações em toda a comporta.
FEA é uma ferramenta poderosa porque pode lidar com geometrias complexas, carregamento não uniforme e diferentes propriedades de materiais. Podemos modelar o portão como ele realmente é, com todos os seus detalhes intrincados, como reforços, dobradiças e vedações. Isso nos permite prever com precisão o desempenho do portão sob diversas condições. Por exemplo, podemos simular o efeito de um aumento repentino na pressão da água ou de um evento sísmico na comporta.
No entanto, a FEA também tem as suas desvantagens. Requer software especializado e um alto nível de conhecimento para configurar e executar as simulações. A análise pode ser demorada, especialmente para modelos de portas grandes e complexos. E sempre existe o risco de erros na configuração do modelo, o que pode levar a resultados imprecisos.
Métodos Experimentais
Além dos métodos analíticos e numéricos, métodos experimentais também são utilizados para análise de tensões. Uma técnica experimental comum é a medição do extensômetro. Os extensômetros são pequenos dispositivos que podem ser fixados na superfície da comporta hidráulica. Eles medem a tensão (deformação) do material no ponto onde estão fixados. Conhecendo as propriedades do material, podemos então calcular a tensão naquele ponto.
Outro método experimental é a fotoelasticidade. Isso envolve o uso de um tipo especial de material que altera suas propriedades ópticas quando está sob tensão. Ao direcionar luz polarizada através do modelo da hidroporta feita com este material, podemos observar padrões de franjas de tensão. Estas franjas podem ser analisadas para determinar a distribuição de tensões na comporta.
Os métodos experimentais têm a vantagem de fornecer dados do mundo real. Eles podem validar os resultados obtidos a partir de métodos analíticos e numéricos. No entanto, muitas vezes são caros e demorados. Construir um modelo físico de uma comporta hidráulica e realizar experimentos com ela requer muitos recursos. E os resultados podem ser afetados por fatores como a escala do modelo e a configuração experimental.
Estudos de caso
Vamos dar uma olhada em alguns estudos de caso para ver como esses métodos de análise de tensão são aplicados em situações do mundo real.
Estudo de caso 1: Uma comporta hidrelétrica de pequena escala para um canal local. Para este projeto, usamos primeiro o método analítico para obter uma estimativa aproximada das tensões. O portão tinha um formato retangular simples e a pressão da água era relativamente uniforme. Os cálculos analíticos nos deram uma boa ideia das tensões máximas na comporta. Em seguida, usamos FEA para refinar a análise. Modelamos o portão com todos os seus detalhes, inclusive os reforços. Os resultados da FEA mostraram que havia algumas áreas de maior concentração de tensões do que o previsto pelo método analítico. Utilizamos essas informações para modificar o desenho do portão, acrescentando mais reforço nessas áreas. Finalmente, realizamos medições de extensômetro no portão real durante sua instalação e operação. Os resultados experimentais concordaram bem com os resultados da FEA, validando nosso projeto.

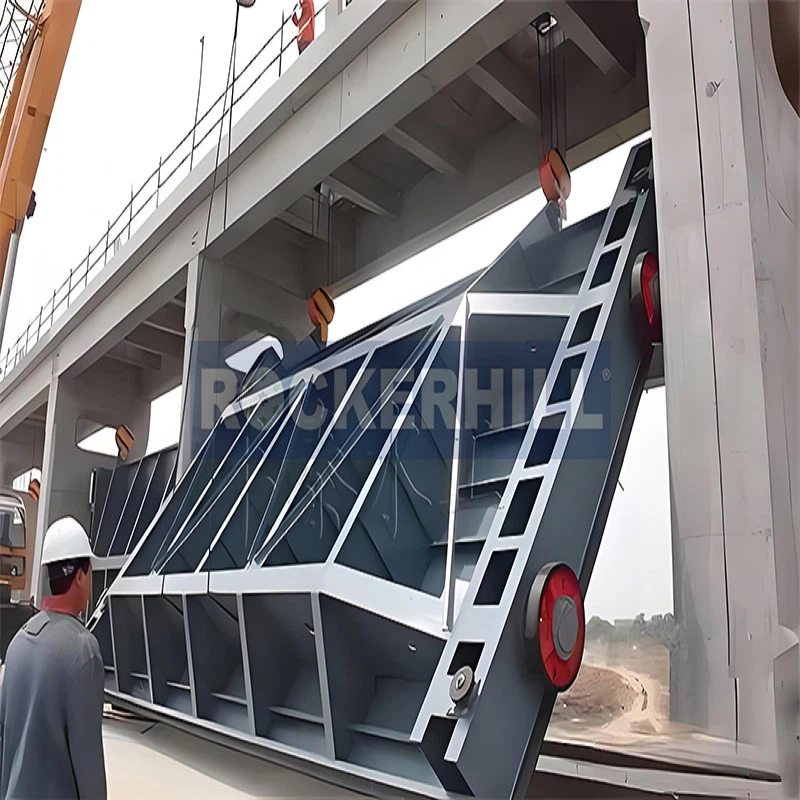

Estudo de caso 2: Uma comporta de grande porte para serviços pesados para uma grande barragem.Portões de eclusa para serviços pesadoscomo este estão sujeitos a pressões de água extremamente altas e outras condições de carga complexas. Começamos imediatamente com a FEA devido à complexidade do design. Modelámos a comporta em 3D, tendo em conta a distribuição não uniforme da pressão da água e a interação com a estrutura envolvente. A análise FEA nos ajudou a identificar potenciais pontos fracos no portão. Para confirmar os resultados, também utilizamos a fotoelasticidade em um modelo reduzido da porta. Os resultados experimentais da fotoelasticidade foram usados para ajustar o modelo FEA. Esta combinação de métodos numéricos e experimentais garantiu que o portão fosse projetado para suportar as duras condições de operação.
Nossas ofertas Hydro Gate
Na nossa empresa, oferecemos uma ampla gama de comportas hidráulicas, incluindoPortões deslizantes Hydro Gate. Estas portas são projetadas com as mais recentes técnicas de análise de tensão para garantir sua confiabilidade e durabilidade. Se você precisa de um portão pequeno para um projeto hídrico local ou de um portão de grande escala para um grande desenvolvimento de infraestrutura, nós temos o que você precisa.
Conclusão
A análise de tensão é uma parte crítica do processo de projeto e fabricação de comportas hidráulicas. Todos os métodos analíticos, numéricos e experimentais têm seus papéis a desempenhar. Ao usar uma combinação desses métodos, podemos garantir que nossas comportas hidráulicas sejam seguras, confiáveis e capazes de funcionar sob as condições mais desafiadoras.
Se você está procurando portões hidráulicos de alta qualidade, adoraríamos conversar com você. Quer você seja um empreiteiro, um engenheiro ou um gerente de projeto, podemos fornecer as soluções certas para suas necessidades de gestão de água. Basta entrar em contato conosco e vamos iniciar a conversa sobre seus requisitos de portão hidráulico.
Referências
- Timoshenko, SP e Goodier, JN (1970). Teoria da Elasticidade. McGraw-Hill.
- Zienkiewicz, OC e Taylor, RL (2000). O Método dos Elementos Finitos: Volume 1: A Base. Butterworth-Heinemann.
- Dally, JW e Riley, WF (1991). Análise Experimental de Tensão. McGraw-Hill.
