Como fornecedor experiente de válvulas de controle, testemunhei em primeira mão a importância da instalação adequada de atuadores de válvulas de controle. Um atuador bem instalado garante a operação eficiente e confiável das válvulas de controle, que são componentes cruciais em diversos processos industriais. Neste blog, orientarei você no processo passo a passo de instalação de um atuador de válvula de controle.
Preparativos de pré-instalação

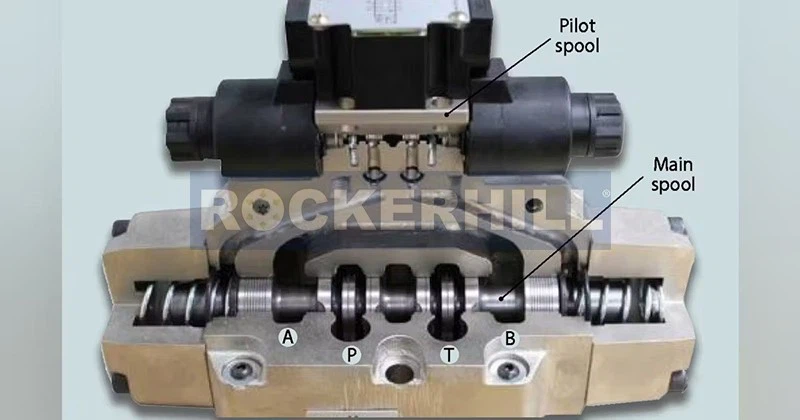

Antes de iniciar o processo de instalação, é essencial fazer uma preparação completa. Primeiro, você precisa ter um entendimento claro dos requisitos do sistema de válvula de controle. Isto inclui conhecer o tipo de válvula de controle com a qual você está trabalhando, como umaVálvula de controle de pressãoou umVálvula de controle direcional. Diferentes tipos de válvulas podem ter requisitos específicos para instalação do atuador.
Inspecione o atuador e a válvula cuidadosamente. Verifique se há algum dano visível durante o transporte, como amassados, arranhões ou peças soltas. Certifique-se de que todos os componentes necessários do atuador, incluindo suportes de montagem, fixadores e conexões elétricas ou pneumáticas, estejam presentes.
Reúna todas as ferramentas necessárias para a instalação. Isso normalmente inclui chaves inglesas, chaves de fenda, chaves dinamométricas e, possivelmente, um guindaste ou talha se o atuador for grande e pesado. Além disso, certifique-se de ter em mãos o manual de instalação do atuador e da válvula de controle. O manual fornecerá instruções detalhadas e especificações de torque que são essenciais para uma instalação adequada.
Montagem do Atuador
A primeira etapa física no processo de instalação é montar o atuador na válvula de controle. A maioria dos atuadores vem com um flange de montagem projetado para combinar com o flange da válvula. Coloque o atuador no topo da válvula, alinhando os orifícios dos parafusos do flange do atuador com os do flange da válvula.
Use os parafusos e porcas apropriados para fixar o atuador à válvula. É importante seguir as especificações de torque fornecidas no manual de instalação. Apertar demais os parafusos pode danificar os flanges, enquanto apertar demais pode causar vazamentos ou uma conexão instável. Por exemplo, se o manual especificar um torque de 50 Nm para um determinado tamanho de parafuso, use uma chave dinamométrica para obter o valor exato.
Depois que o atuador estiver parafusado na válvula, verifique o alinhamento novamente. O atuador deve estar centralizado e paralelo à haste da válvula. Qualquer desalinhamento pode causar desgaste excessivo na haste da válvula e nos componentes do atuador, reduzindo a vida útil da válvula e do atuador.
Conectando o atuador à haste da válvula
Após a montagem do atuador, o próximo passo é conectá-lo à haste da válvula. Esta conexão permite que o atuador controle o movimento da válvula. Existem diferentes tipos de conexões, como conexões de montagem direta, tipo garfo ou através de eixo.
Para uma conexão de montagem direta, o atuador é conectado diretamente à haste da válvula sem quaisquer componentes intermediários. Neste caso, certifique-se de que o mecanismo de acionamento do atuador esteja devidamente engatado na haste da válvula. Verifique se há alguma folga ou folga na conexão. Se houver muita folga, isso pode resultar em um controle impreciso da válvula.
Em uma conexão tipo forquilha, uma forquilha é usada para ligar o atuador à haste da válvula. O jugo fornece uma conexão rígida e permite alguns ajustes. Instale a forquilha de acordo com as instruções do fabricante e certifique-se de que está bem fixada ao atuador e à válvula.
Para conexões passantes do eixo, a haste da válvula passa através do atuador. Alinhe a haste corretamente e instale quaisquer dispositivos de travamento necessários para evitar que a haste escorregue para fora do atuador durante a operação.
Conexões Elétricas ou Pneumáticas
Dependendo do tipo de atuador, será necessário fazer conexões elétricas ou pneumáticas.
Conexões Elétricas
Se for um atuador elétrico, comece desconectando a fonte de alimentação para evitar riscos elétricos. Identifique os fios da fonte de alimentação, os fios do sinal de controle e quaisquer fios de feedback. Os fios da fonte de alimentação geralmente são conectados a uma fonte de alimentação adequada, como uma fonte de 24 Vcc ou 110 Vca, dependendo dos requisitos do atuador.
Conecte os fios do sinal de controle ao sistema de controle. Este sinal é usado para comandar o atuador para abrir ou fechar a válvula. Os fios de feedback são usados para fornecer informações sobre a posição da válvula de volta ao sistema de controle. Certifique-se de que todas as conexões estejam apertadas e isoladas para evitar curtos-circuitos.
Conexões Pneumáticas
Para atuadores pneumáticos, conecte as linhas de fornecimento de ar. Use conexões e tubos apropriados para garantir uma conexão sem vazamentos. A pressão de alimentação de ar deve estar dentro da faixa especificada pelo fabricante do atuador. Instale um regulador de pressão, se necessário, para manter uma pressão de ar estável.
Além disso, conecte as linhas de ar de controle. Essas linhas são usadas para controlar o movimento do atuador. A pressão do ar de controle é ajustada para atingir a posição desejada da válvula.
Calibração e Teste
Depois de feitas todas as conexões físicas e elétricas/pneumáticas, é hora de calibrar e testar o atuador.
Calibração
A calibração é o processo de ajuste do atuador para garantir que ele posicione a válvula com precisão de acordo com os sinais de controle. Comece definindo as posições zero e fundo de escala. A posição zero corresponde à posição totalmente fechada da válvula, e a posição completa corresponde à posição totalmente aberta.
Utilize as ferramentas de calibração fornecidas com o atuador, como potenciômetros ou displays digitais, para fazer os ajustes necessários. Por exemplo, se o atuador tiver um display digital que mostre a posição da válvula como uma porcentagem, ajuste as configurações para que o display mostre 0% quando a válvula estiver totalmente fechada e 100% quando a válvula estiver totalmente aberta.
Teste
Assim que a calibração for concluída, execute uma série de testes para garantir o funcionamento adequado do atuador. Envie um sinal de controle ao atuador para abrir a válvula. Observe o movimento da válvula e verifique se ela atinge a posição desejada. Em seguida, envie um sinal para fechar a válvula e repita a observação.
Verifique se há ruídos, vibrações ou vazamentos anormais durante o teste. Se você notar algum problema, como a válvula não abrir ou fechar totalmente, ou se houver vazamentos de ar ou fluido, solucione o problema imediatamente. Isto pode envolver a verificação das conexões, o ajuste da calibração ou a substituição de componentes defeituosos.
Comissionamento e verificações finais
Após testes bem-sucedidos, o atuador está pronto para comissionamento. O comissionamento envolve a integração do sistema atuador-válvula no processo industrial geral.
Verifique todos os recursos de segurança do atuador, como chaves fim de curso e proteção contra sobrecarga. Esses recursos foram projetados para evitar danos ao atuador e à válvula em caso de condições operacionais anormais.
Verifique se o sistema de controle está recebendo feedback preciso do atuador. Este feedback é utilizado para monitorar a posição da válvula e garantir que o processo esteja operando dentro dos parâmetros desejados.
Por fim, realize uma inspeção visual final de toda a instalação. Verifique se há parafusos soltos, fios danificados ou outros problemas potenciais. Certifique-se de que toda a documentação de instalação, incluindo os registros de calibração e resultados de testes, esteja devidamente arquivada para referência futura.
Conclusão
A instalação de um atuador de válvula de controle é um processo complexo, mas essencial, que requer planejamento cuidadoso, execução precisa e testes completos. Como fornecedor de válvulas de controle, entendo a importância de um atuador bem instalado para garantir a operação confiável e eficiente das válvulas de controle.
Se você estiver no mercado de válvulas de controle e atuadores de alta qualidade ou se precisar de mais assistência com instalação, calibração ou manutenção, não hesite em entrar em contato. Nossa equipe de especialistas está pronta para lhe fornecer as melhores soluções adaptadas às suas necessidades específicas. Estamos ansiosos para discutir suas necessidades e trabalhar com você para alcançar o desempenho ideal em seus processos industriais.
