Quais são os requisitos à prova de explosão para um Skid de Tubulação?

Como fornecedor líder de Piping Skid, entendo a importância crítica dos requisitos à prova de explosão no projeto, fabricação e operação dessas peças essenciais de equipamento. Os patins de tubulação, que podem ser encontrados em uma ampla variedade de indústrias, como petróleo e gás, processamento químico e geração de energia, geralmente lidam com substâncias inflamáveis ou combustíveis. Garantir que atendam aos padrões necessários à prova de explosão não é apenas um requisito legal, mas também uma questão de segurança para o pessoal e o meio ambiente.

Compreendendo os princípios básicos do design à prova de explosão

Antes de nos aprofundarmos nos requisitos específicos, é essencial compreender os princípios básicos do projeto à prova de explosão. Uma explosão ocorre quando uma substância inflamável (como gás, vapor ou poeira) se mistura com o ar nas proporções corretas e é inflamada por uma fonte de energia. Para evitar explosões, precisamos controlar um ou mais destes fatores: a presença de substâncias inflamáveis, o oxigênio do ar e a fonte de ignição.

No contexto dos Skids de Tubulação, o foco está principalmente na eliminação ou minimização do risco de fontes de ignição e na garantia de que quaisquer substâncias inflamáveis sejam contidas adequadamente. Isto envolve uma combinação de controles de engenharia, seleção de materiais e adesão estrita aos padrões da indústria.

Padrões e regulamentos da indústria

Os requisitos à prova de explosão para patins de tubulação são regidos por uma variedade de normas e regulamentos nacionais e internacionais. Um dos padrões mais amplamente reconhecidos é o padrão da Comissão Eletrotécnica Internacional (IEC), que fornece diretrizes para equipamentos elétricos usados em atmosferas potencialmente explosivas. Nos Estados Unidos, os regulamentos do Código Elétrico Nacional (NEC) e da Administração de Segurança e Saúde Ocupacional (OSHA) também desempenham um papel crucial no estabelecimento dos requisitos para equipamentos à prova de explosão.

Estas normas definem as diferentes zonas e áreas onde podem existir atmosferas explosivas e especificam o tipo de equipamento adequado para cada zona. Por exemplo, a Zona 0 é uma área onde uma mistura explosiva de gás e ar está presente continuamente ou por longos períodos, enquanto a Zona 1 é uma área onde é provável que ocorra uma mistura explosiva de gás e ar em operação normal. Os equipamentos utilizados nestas zonas devem ser concebidos e certificados para evitar a ignição de substâncias inflamáveis.

Seleção de Materiais

A escolha dos materiais para os patins de tubulação é um fator crítico para atender aos requisitos à prova de explosão. Todos os materiais utilizados na construção do skid devem ser compatíveis com as substâncias manuseadas e não devem gerar faíscas ou outras fontes de ignição. Por exemplo, em aplicações onde estão presentes gases inflamáveis, materiais anti-faíscas, como aço inoxidável ou alumínio, podem ser usados para a tubulação e componentes estruturais.

Além dos materiais estruturais, as vedações e gaxetas utilizadas no Skid de Tubulação também devem ser cuidadosamente selecionadas. Eles devem ser resistentes aos produtos químicos manuseados e devem fornecer uma vedação hermética para evitar o vazamento de substâncias inflamáveis. Elastômeros como Viton ou EPDM são comumente usados para vedações e juntas em aplicações à prova de explosão.

Equipamento Elétrico

O equipamento elétrico é uma das fontes de ignição mais comuns em atmosferas potencialmente explosivas. Portanto, todos os componentes elétricos utilizados nos Skids de Tubulação devem ser à prova de explosão. Isso inclui motores, interruptores, sensores e painéis de controle.

Equipamentos elétricos à prova de explosão são projetados para conter qualquer explosão que possa ocorrer dentro do equipamento e evitar que ela se espalhe para o ambiente circundante. Normalmente é construído com um invólucro robusto que pode suportar a pressão de uma explosão interna e impedir a passagem de chamas ou gases quentes.

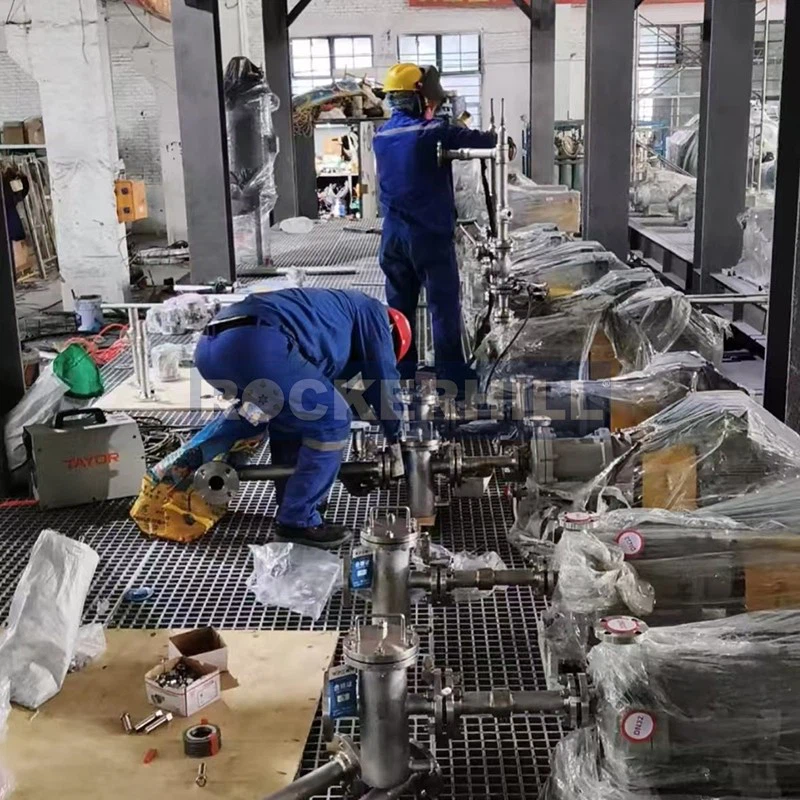

Piping Skid suppliers Piping Skid factory

Além do projeto físico, os equipamentos elétricos à prova de explosão também devem ser instalados e mantidos adequadamente. Isto inclui garantir que todas as conexões elétricas estejam firmes, que o equipamento esteja aterrado corretamente e que seja inspecionado regularmente quanto a sinais de danos ou desgaste.

Ventilação e Detecção de Gás

A ventilação adequada é essencial para evitar o acúmulo de gases ou vapores inflamáveis nas proximidades dos patins da tubulação. Sistemas de ventilação podem ser usados para remover quaisquer substâncias vazadas da área e diluí-las até uma concentração segura. Em alguns casos, pode ser necessária ventilação forçada para garantir uma circulação de ar adequada.

Os sistemas de detecção de gás também são uma parte importante do projeto à prova de explosão. Esses sistemas podem detectar a presença de gases ou vapores inflamáveis em baixas concentrações e disparar um alarme ou desligar o sistema se a concentração exceder um nível seguro. Os detectores de gás devem ser colocados estrategicamente em áreas onde há probabilidade de acumulação de substâncias inflamáveis, como perto de válvulas, juntas e bombas.

Alívio de pressão e contenção

Os patins de tubulação devem ser projetados para suportar a pressão das substâncias manuseadas e para evitar situações de sobrepressão que possam levar a uma explosão. Dispositivos de alívio de pressão, como válvulas de segurança e discos de ruptura, são usados para proteger o skid contra pressão excessiva. Esses dispositivos são projetados para abrir automaticamente quando a pressão excede um limite pré-determinado e liberar o excesso de pressão com segurança.

Além do alívio de pressão, os Skids de Tubulação também podem ser equipados com sistemas de contenção para evitar a propagação de quaisquer substâncias vazadas. Os sistemas de contenção podem incluir diques, reservatórios e bandejas de derramamento, que são projetados para coletar e conter quaisquer materiais derramados.

Manutenção e Inspeção

A manutenção e a inspeção regulares são cruciais para garantir que os patins de tubulação continuem a atender aos requisitos à prova de explosão durante toda a sua vida útil. As atividades de manutenção devem incluir a verificação da integridade da tubulação, válvulas e vedações, bem como a inspeção do equipamento elétrico quanto a quaisquer sinais de danos ou desgaste.

As inspeções devem ser realizadas por pessoal qualificado, utilizando equipamento de teste apropriado. Isto pode incluir técnicas de testes não destrutivos, como testes ultrassônicos ou radiografias, para detectar quaisquer defeitos internos na tubulação ou nos componentes estruturais.

Conclusão

Atender aos requisitos à prova de explosão para patins de tubulação é uma tarefa complexa, mas essencial. Ao compreender os princípios básicos do design à prova de explosão, aderir aos padrões e regulamentações da indústria, selecionar os materiais certos e implementar procedimentos adequados de manutenção e inspeção, podemos garantir a segurança e a confiabilidade dessas peças críticas de equipamento.

Como fornecedor de patins para tubulação, temos o compromisso de fornecer aos nossos clientes patins à prova de explosão de alta qualidade que atendam às suas necessidades específicas. Nossa equipe de engenheiros e técnicos experientes possui experiência e conhecimento para projetar e fabricar patins de tubulação que atendem aos mais recentes padrões e regulamentos.

Se você estiver procurando por um Skid de tubulação ou tiver alguma dúvida sobre os requisitos à prova de explosão, não hesite em nos contatar. Teremos todo o gosto em discutir as suas necessidades e fornecer-lhe uma solução personalizada. Visite nosso site para saber mais sobre nossosPatim de tubulaçãoePatim da bombaofertas.
